Hvorfor er PCB-terminalblokker avgjørende for pålitelige elektriske tilkoblinger?
PCB-klemmerer kritiske komponenter i moderne elektroniske systemer, og gir sikre og organiserte ledning-til-kort-forbindelser på tvers av industriell automasjon, kraftdistribusjon, smarte enheter, fornybare energisystemer og forbrukerelektronikk. Denne omfattende veiledningen utforsker deres funksjoner, strukturer, fordeler, valgmetoder, vanlige problemer, installasjonspraksis og fremtidige trender for å hjelpe ingeniører, produsenter og kjøpere med å ta informerte beslutninger.
Innholdsfortegnelse
- 1. Forstå PCB-terminalblokker
- 2. Hvordan PCB-terminalblokker fungerer
- 3. Hovedtyper av PCB-terminalblokker
- 4. Materialer og konstruksjon
- 5. Viktige fordeler
- 6. Vanlige applikasjoner
- 7. Hvordan velge riktig PCB-terminalblokk
- 8. Vanlige feil kjøpere gjør
- 9. Installasjons- og vedlikeholdstips
- 10. PCB-terminalblokk vs andre kontakter
- 11. Industritrender og innovasjoner
- 12. Ofte stilte spørsmål
- 13. Konklusjon
1. Forstå PCB-terminalblokker

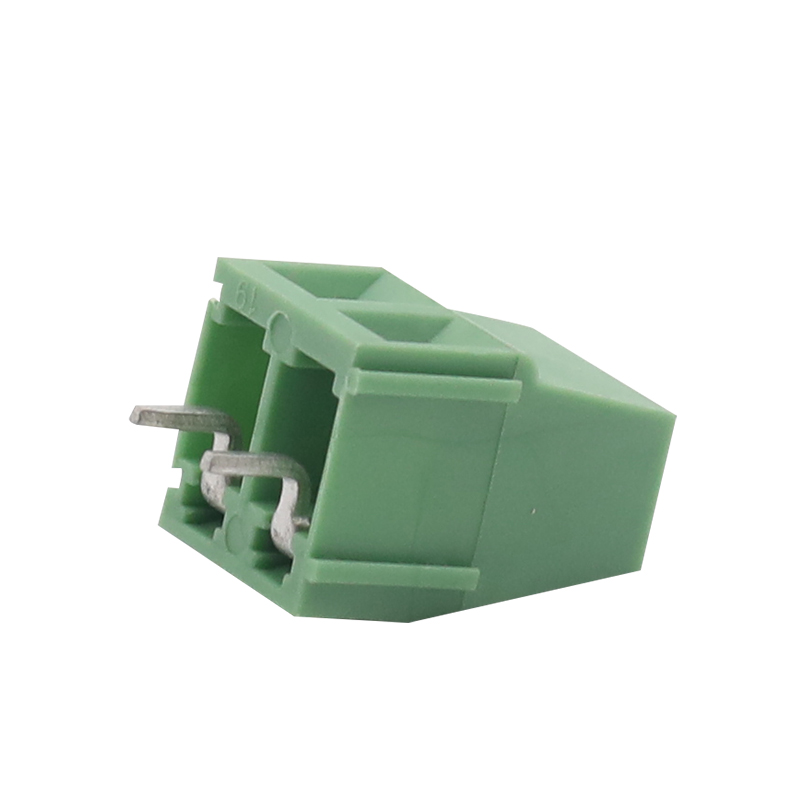

En PCB-klemme er en elektrisk kontakt designet for å feste ledninger direkte på et kretskort (PCB). Det skaper en stabil elektrisk forbindelse mellom eksterne ledninger og elektroniske kretser samtidig som det forenkler montering, vedlikehold og feilsøking.
I motsetning til permanente loddede ledningsforbindelser, lar PCB-terminalblokker brukere koble til og fra ledninger raskt uten å skade kretskortet. Dette gjør dem ekstremt verdifulle i systemer som krever hyppig vedlikehold eller utskifting av komponenter.
Disse kontaktene finnes vanligvis i:
- Industrielle kontrollsystemer
- Strømforsyninger
- Sikkerhetssystemer
- VVS utstyr
- Telekommunikasjonsenheter
- Utstyr for fornybar energi
- Bilelektronikk
- Smarte hjem produkter
Nøkkelfunksjon:PCB-klemmer gir sikre, organiserte og vibrasjonsbestandige ledningsforbindelser samtidig som installasjonstid og vedlikeholdskompleksitet reduseres.
2. Hvordan PCB-terminalblokker fungerer
PCB-klemmer fungerer ved å klemme ledninger inn i ledende terminaler som er montert direkte på PCB. Elektrisk strøm flyter fra den eksterne ledningen gjennom metalllederen og inn i kretskortet.
De fleste PCB-klemmer bruker en av følgende ledningsfestemetoder:
| Tilkoblingsmetode | Beskrivelse | Fordeler |
|---|---|---|
| Skrueklemme | Ledningen festes med skruer | Sterk og pålitelig tilkobling |
| Fjærklemme | Fjærtrykk holder ledningen på plass | Rask installasjon og vibrasjonsmotstand |
| Push-In | Direkte innsettingsforbindelse | Rask montering |
| Barriere Type | Isolerte barrierer mellom terminaler | Forbedret sikkerhet |
Når den er koblet til, sikrer rekkeklemmen kontinuerlig elektrisk ledningsevne samtidig som den beskytter mot utilsiktet løsgjøring av ledningen.
3. Hovedtyper av PCB-terminalblokker
Ulike applikasjoner krever forskjellige PCB-terminalblokkdesign. Å forstå de tilgjengelige typene hjelper ingeniører med å velge riktig løsning.
PCB-terminalblokker gjennom hull
Disse monteres gjennom borede hull i PCB og loddes på motsatt side. De tilbyr utmerket mekanisk styrke og brukes ofte i miljøer med høy vibrasjon.
Overflatemonterte PCB-terminalblokker
Overflatemonteringsdesign er festet direkte til PCB-overflaten, og støtter automatisert produksjon og kompakte oppsett.
Pluggbare PCB-terminalblokker
Pluggbare versjoner lar kontakter kobles fra uten å koble fra individuelle ledninger. De er ideelle for modulært utstyr og raskt vedlikehold.
Rettvinklede PCB-terminalblokker
Rettvinklede design sparer vertikal plass og bidrar til å optimalisere skapoppsett.
Høystrøms PCB-terminalblokker
Disse blokkene er designet for tunge elektriske belastninger, og har større ledere og forbedret varmemotstand.
Industriell automasjon
Pålitelig signaloverføring og holdbar ytelse under vibrasjon.
Kraftutstyr
Håndterer høyere spennings- og strømkrav trygt.
Forbrukerelektronikk
Kompakt design støtter mindre og smartere produkter.
4. Materialer og konstruksjon
Ytelsen til en PCB-klemme er sterkt avhengig av materialer og strukturell utforming.
| Komponent | Vanlig materiale | Hensikt |
|---|---|---|
| Bolig | PA66 nylon | Flammemotstand og isolasjon |
| Dirigent | Kobberlegering | Elektrisk ledningsevne |
| Plating | Tinn eller nikkel | Korrosjonsbestandighet |
| Skruer | Stål | Mekanisk feste |
Materialer av høy kvalitet forbedrer elektrisk effektivitet, termisk stabilitet og langsiktig holdbarhet.
5. Viktige fordeler
PCB-klemmer gir betydelige fordeler for produsenter, installatører og vedlikeholdsteam.
- Enkel kabling:Forenkler kabelinstallasjon og utskifting.
- Redusert nedetid:Raskere vedlikehold og feilsøking.
- Sikker tilkobling:Sterk mekanisk ledningsretensjon.
- Kompakt design:Effektiv bruk av PCB-plass.
- Skalerbarhet:Tilgjengelig i flere polkonfigurasjoner.
- Sikkerhet:Forhindrer utilsiktet kortslutning.
- Kostnadseffektivitet:Reduserer monteringsarbeidskostnadene.
- Fleksibilitet:Støtter forskjellige ledningsstørrelser og spenninger.
Mange ingeniører foretrekker PCB-klemmer fordi de forenkler feltvedlikehold samtidig som de sikrer pålitelig elektrisk ytelse over lange driftsperioder.
6. Vanlige applikasjoner
PCB-klemmer brukes i nesten alle moderne elektriske industrier.
Industrielle kontrollsystemer
Fabrikker er avhengige av rekkeklemmer for sensorer, releer, PLS-er og automasjonssystemer der vibrasjonsmotstand og vedlikeholdstilgjengelighet er kritisk.
Fornybar energi
Solinvertere og vindkraftsystemer bruker PCB-klemmer for effektiv kraftoverføring og stabile tilkoblinger under skiftende miljøforhold.
Medisinsk utstyr
Medisinsk elektronikk krever svært pålitelige tilkoblinger for overvåkingsenheter og diagnosesystemer.
Transport
Jernbanesystemer, elektriske kjøretøy og ladestasjoner bruker robuste rekkeklemmer for høystrømsapplikasjoner.
Smarte bygninger
Lysstyringssystemer, sikkerhetsenheter og HVAC-utstyr er avhengig av organiserte PCB-tilkoblinger.
7. Hvordan velge riktig PCB-terminalblokk
Å velge riktig PCB-klemme krever nøye vurdering av tekniske og miljømessige krav.
| Seleksjonsfaktor | Hvorfor det betyr noe |
|---|---|
| Nåværende vurdering | Forhindrer overoppheting |
| Spenningsklassifisering | Sikrer sikker isolasjonsytelse |
| Trådstørrelse | Sikrer riktig kompatibilitet |
| Pitch Størrelse | Påvirker PCB-avstanden |
| Monteringstype | Støtter layoutkrav |
| Driftstemperatur | Sikrer langvarig holdbarhet |
| Miljøvern | Beskytter mot støv og fuktighet |
Kjøpere bør også verifisere sertifiseringer som UL-, CE- og RoHS-overholdelse når de velger produkter for internasjonale markeder.
8. Vanlige feil kjøpere gjør
Feil rekkeklemmevalg kan føre til kostbare feil, overoppheting eller vedlikeholdsproblemer.
- Valg av utilstrekkelige nåværende vurderinger
- Ignorerer miljøforhold
- Bruker inkompatible ledningsstørrelser
- Velge materialer av lav kvalitet
- Feil utforming av PCB-avstand
- Ignorerer vibrasjonskrav
- Med utsikt over internasjonale sikkerhetssertifiseringer
Nøye teknisk evaluering bidrar til å unngå pålitelighetsproblemer og uventet nedetid.
9. Installasjons- og vedlikeholdstips
Riktig installasjon er avgjørende for stabil ytelse og elektrisk sikkerhet.
Beste praksis for installasjon
- Bruk riktig skrutrekkermoment.
- Unngå å stramme skruene for mye.
- Avisoler ledningen nøyaktig.
- Unngå løse trådtråder.
- Følg strøm- og spenningsspesifikasjonene.
- Inspiser loddekvaliteten for modeller med gjennomgående hull.
Vedlikeholdsanbefalinger
- Inspiser forbindelsene med jevne mellomrom.
- Se etter tegn på overoppheting.
- Se etter korrosjon eller misfarging.
- Trekk til skruene om nødvendig.
- Rengjør støvansamlinger regelmessig.
Rutinemessig inspeksjon forlenger levetiden til PCB-klemmer betydelig og minimerer elektriske feil.
10. PCB-terminalblokk vs andre kontakter
| Trekk | PCB terminalblokk | Loddetråd | Krympekobling |
|---|---|---|---|
| Vedlikehold | Lett | Vanskelig | Moderat |
| Installasjonshastighet | Rask | Langsom | Rask |
| Gjenbrukbarhet | Glimrende | Fattig | God |
| Pålitelighet | Høy | Høy | Høy |
PCB-klemmer gir en utmerket balanse mellom pålitelighet, servicevennlighet og installasjonseffektivitet.
11. Industritrender og innovasjoner
Ettersom elektronikken fortsetter å utvikle seg, går PCB-terminalblokkteknologien raskt videre.
- Miniatyrisert design med høy tetthet
- Verktøyfri push-in-teknologi
- Forbedret vibrasjonsmotstand
- Smart overvåkingsintegrasjon
- Høyere strømkapasiteter
- Forbedrede flammehemmende materialer
- Miljøvennlig produksjon
Produsenter utvikler også løsninger for Industry 4.0, elektriske kjøretøy og fornybare energisystemer.
12. Ofte stilte spørsmål
Hva er hovedformålet med en PCB-klemme?
Hovedformålet er å gi sikre og avtakbare ledningsforbindelser til trykte kretskort.
Er PCB-klemmer gjenbrukbare?
Ja. De fleste PCB-klemmer er designet for gjentatt innsetting og fjerning av ledninger.
Hvilke bransjer bruker PCB-klemmer mest?
Industriell automasjon, kraftsystemer, fornybar energi, telekommunikasjon, transport og forbrukerelektronikk bruker dem mye.
Hvordan velger jeg riktig gjeldende vurdering?
Velg en rekkeklemme med en strømstyrke som er høyere enn systemets maksimale forventede belastning for å sikre sikker drift.
Hva forårsaker overoppheting av rekkeklemmen?
Vanlige årsaker inkluderer løse ledninger, overdreven strøm, feil ledningsstørrelse og ledende materialer av dårlig kvalitet.
Kan PCB-klemmer håndtere vibrasjoner?
Ja. Fjærklemme og høykvalitets skruklemmedesign gir utmerket vibrasjonsmotstand.
13. Konklusjon
PCB-klemmer spiller en viktig rolle for å sikre trygge, effektive og vedlikeholdbare elektriske forbindelser på tvers av utallige bransjer. Deres fleksibilitet, pålitelighet og enkle installasjon gjør dem uunnværlige i moderne elektroniske systemer.
Enten det brukes i industrimaskiner, utstyr for fornybar energi, transportsystemer eller forbrukerelektronikk, vil valg av riktig PCB-klemme direkte påvirke ytelse, sikkerhet og langsiktig pålitelighet.
Ettersom teknologien fortsetter å utvikle seg, vil avanserte PCB-terminalblokkløsninger bli enda mer kompakte, intelligente og effektive for å møte økende markedskrav.
Ningbo San'an Electronic Technology Co., Ltd.spesialiserer seg på pålitelige PCB-klemmer designet for industrielle, kommersielle og elektroniske applikasjoner over hele verden.
Vårt erfarne team er forpliktet til å levere stabil kvalitet, avansert produksjon og profesjonell teknisk støtte skreddersydd til dine prosjektkrav. Kontakt ossi dag for å diskutere dine PCB-terminalblokkbehov og oppdage pålitelige tilkoblingsløsninger for virksomheten din.
